Gründung Pfahlrost mit reitendem Beton

 - Gustav Blohm

Konstruktionsschnitt Gründung Pfahlrost mit reitendem Beton

Gründung Pfahlrost mit reitendem Beton

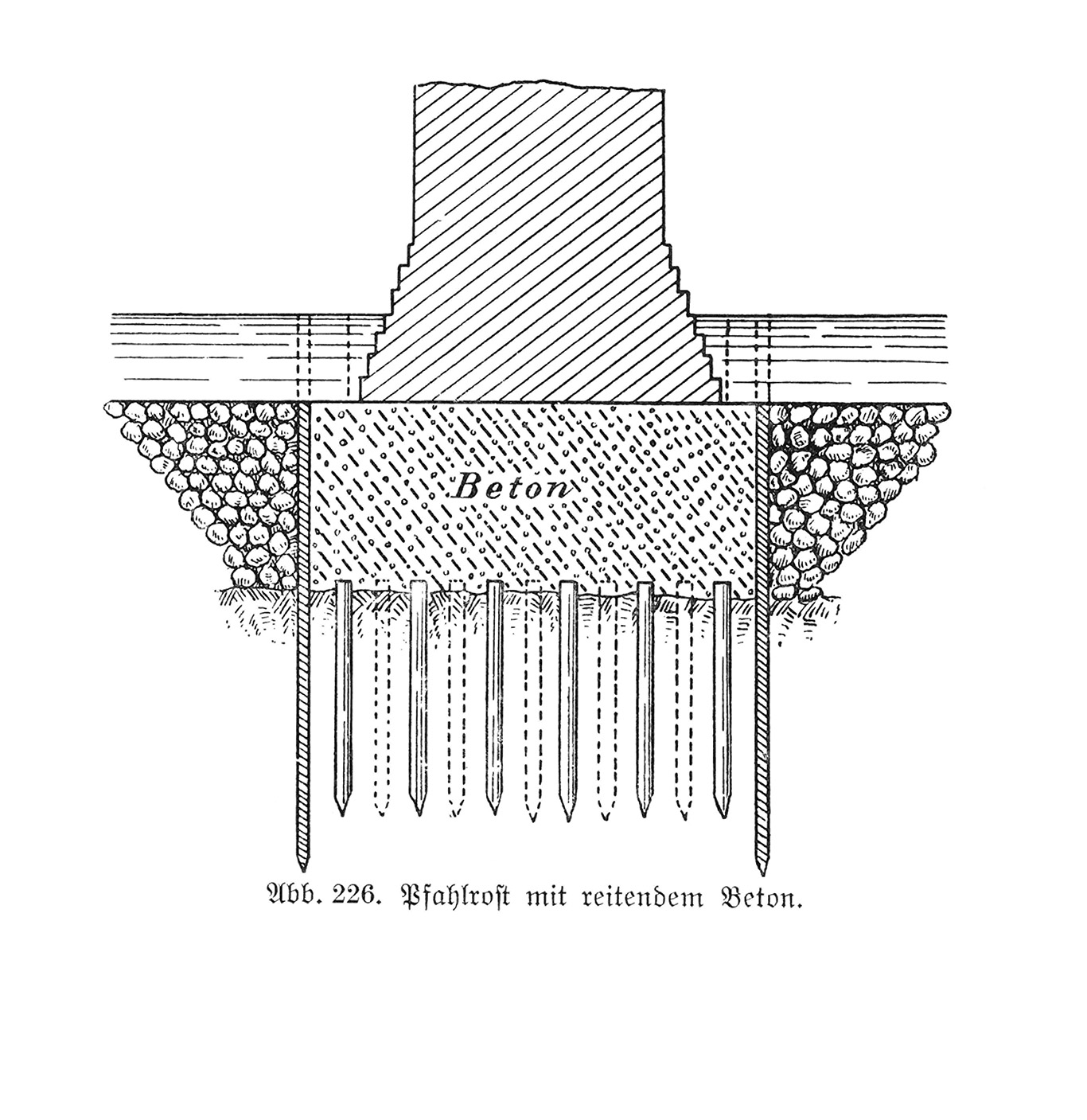

Abb. 226. // Pfahlrost mit reitendem Beton.

Häufig führt man auch eine dem Pfahlrost sehr verwandte Fundierung, den reitenden Beton, aus. Nach der Umschließung der Baugrube durch Spundwände werden die zum Tragen des Bauwerkes bestimmten Pfähle geschlagen, der Boden bis zur erforderlichen Tiefe ausgehoben und die Pfähle unter dem bekannten niedrigsten Wasserstande abgeschnitten. Darauf wird der Beton in der erforderlichen Dicke auf die Pfahlköpfe geschüttet, so daß die Pfahlköpfe 30 cm im Beton stecken, und nach seiner Erhärtung auf ihm das Bauwerk errichtet. Abb. 226 zeigt den Querschnitt einer derartigen Konstruktion.
